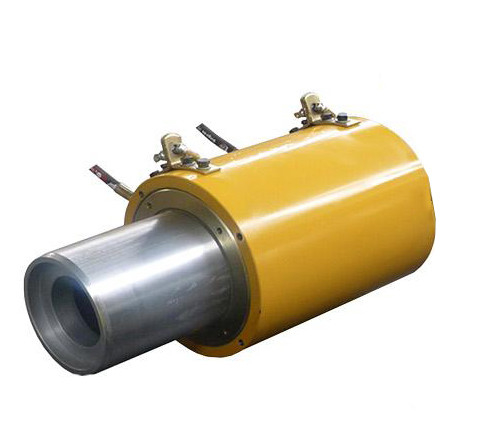

CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack

Tensión inteligente 100-650T Jack que subraya hidráulico de la máquina de la construcción de puente del CE

Productos - Filamento Jack System
  • Resaltar

    Subrayar a Jack Bridge Construction Machine

    ,

    100T Jack que subraya hidráulico

    ,

    650T Jack que subraya hidráulico

  • Material
    Acero de aleación, arrabio, acero, plástico
  • Movimiento
    200m m
  • Jack Capacit
    650 KN a 6000KN
  • Color
    Amarillo
  • Diámetro aplicado del filamento y del acero de la PC
    15.7m m, 15.24m m, 12.7m m, 12.9m m, 9.52m m
  • Código del HS
    841221000
  • Servicio post-venta
    Seguimiento de la dirección y del servicio
  • Garantía
    Un año
  • Lugar de origen
    CHINA
  • Nombre de la marca
    ZHONGTUO
  • Certificación
    CE ISO
  • Cantidad de orden mínima
    1 PC
  • Precio
    negotiated
  • Detalles de empaquetado
    caso de madera
  • Tiempo de entrega
    7-15 días
  • Condiciones de pago
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Tensión inteligente 100-650T Jack que subraya hidráulico de la máquina de la construcción de puente del CE

  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
Obtener precio Contactar ahora
Proceso de trabajo de la tensión Jack del poste de los Muti-filamentos
Cuando se estiran los tendones pretensados, la boca de aceite del cilindro tensor entra en el aceite, y la boca de aceite del cilindro acuciante vuelve el aceite. El cilindro acuciante del aceite, la manga de conexión, y la manga de ayuda están conectados juntos y se mueven a la derecha de apoyar el anillo de ancla; el cilindro tensor del aceite, la nuez de la cubierta de extremo, y el enchufe está conectado con la manga del por-corazón para conducir el ancla de la herramienta para moverse a la izquierda y a la tensión los tendones pretensados; cuando se presiona el ancla y fijado, bajo condición de guardar el establo de la tensión, la boca de aceite del cilindro acuciante entra en el aceite, y el pistón acuciante, la manga protectora, y la cabeza acuciante están conectadas el uno al otro. Movimiento a la derecha en conjunto de forzar el clip en el anillo de ancla; en este tiempo, la boca de aceite del cilindro de la tensión vuelve el aceite, la boca de aceite del cilindro superior de la presión entra en el aceite, y el cilindro de la tensión vuelve hidráulicamente. Finalmente, el aceite equipa con inyector del cilindro de la tensión y del cilindro superior de la presión para volver el aceite al mismo tiempo, y el pistón superior de la presión vuelve para reajustar bajo acción de la fuerza de la primavera.

Parámetro técnico de la tensión Jack del poste de los Muti-filamentos
Especificaciones modelo Fuerza extensible nominal (KN) Presión del aceite nominal (Mpa) diámetro del Por-agujero (milímetros) Instale la abertura de la placa del límite (los milímetros) Montando la herramienta (milímetros) Tamaño del diámetro exterior (milímetros)
Diámetro * altura
YDC650 650 48 72 99 95 200*385
YDC1000 1000 50 78 111 111 230*385
YDC1500 1500 52 94 150 150 270*390
YDC2000 2000 53 118 177 177 320*400
YDC2500 2500 52 128 210 185 345*400
YDC3000 3000 52 135 190 185 370*400
YDC3500 3500 51 160 232 232 420*400
YDC4000 4000 52 165 252 252 450*410
YDC5000 5000 52 196 260 265 500*410
YDC6500 6500 53 220 295 235 580*420
YDC10000 10000 50 270 440 415 740*570



Características de la Poste-tensión Jack de los Muti-filamentos

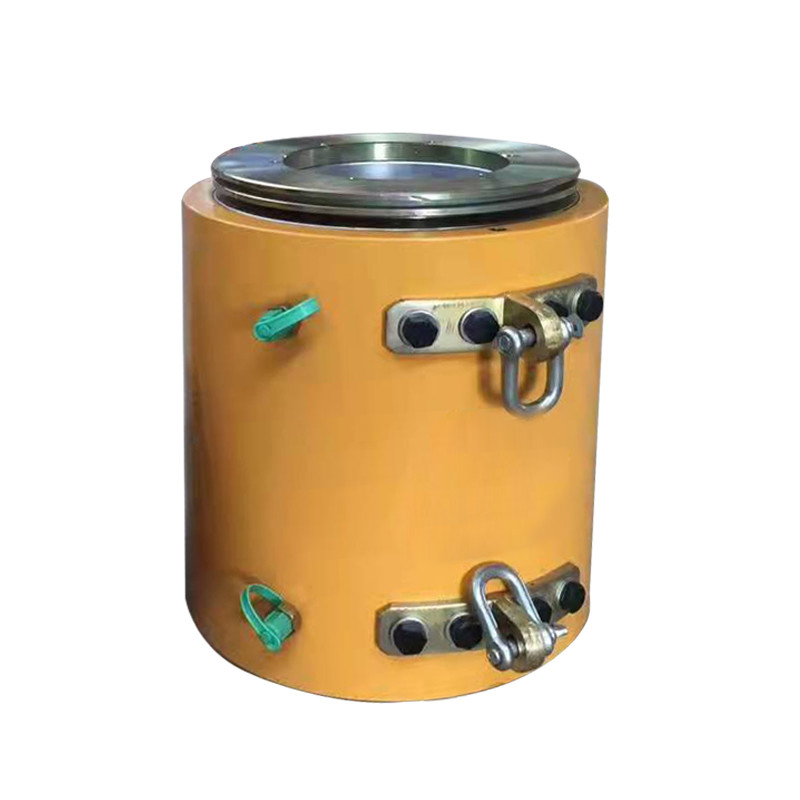

Tensión inteligente 100-650T Jack que subraya hidráulico de la máquina de la construcción de puente del CE 0



Mantenimiento de la tensión Jack del poste de los Muti-filamentos
(1) el pasillo reservado en la estructura del alambre de acero, en requisitos de la tensión de la longitud expuesta del haz de acero que la longitud de trabajo del enchufe para arriba 200 - 250m m. el alambre de acero no debe perder su cabeza con una amoladora de la hoja después de cortar, no es una “pluma”, para evitar la perforación difícil.
(2) la cubierta el extremo del alambre de acero de la placa del ancla del trabajo, la empuja a la placa del ancla y la fija en el extremo del ancla
(3) instalación: Instale del clip de la abrazadera del ancla antes de la paga de acero del anillo por aro del clip junto, y entonces a lo largo del filamento será empujado en el agujero del ancla, empujado a mano para moverse.
(4) instalación de la placa limitadora: la placa de espaciamiento hace juego el agujero de la placa del ancla según el diseño de la placa del ancla del trabajo.

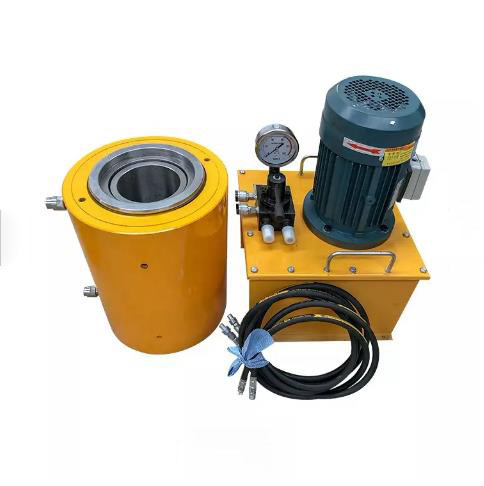

Tensión inteligente 100-650T Jack que subraya hidráulico de la máquina de la construcción de puente del CE 1


Filamentos multi que subrayan a Jack Operating Notices hidráulico

1. Durante la construcción tensora pretensada, el enchufe tensor se debe calibrar con el indicador de aceite.
2. El equipo tensor pretensado y la herramienta pretensada del desalineamiento se deben utilizar según el modelo del enchufe en el manual de la instrucción para la herramienta mal alineada mal.
3. Antes de que se utilice el enchufe, el enchufe, la bomba de aceite, y el indicador de la presión del aceite se deben calibrar por la institución técnica de la medida legal autorizada por el departamento competente a tiempo como sea necesario, y el coeficiente de corrección de eso será determinado. El número del reloj y el número del enchufe están instalados y utilizados juntos.
4. Antes de tensir, el valor correspondiente de la lectura del indicador de aceite del cargamento calificado y la fuerza tensora se deben calcular según la fórmula del coeficiente de corrección.
