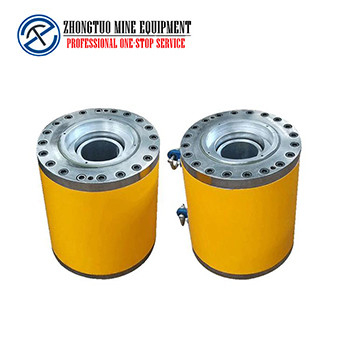

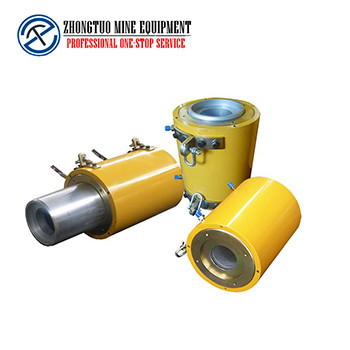

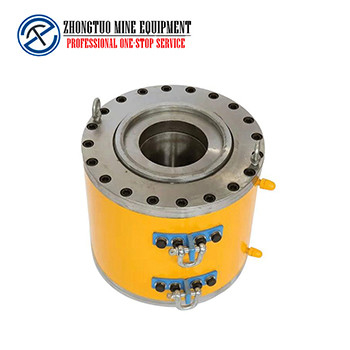

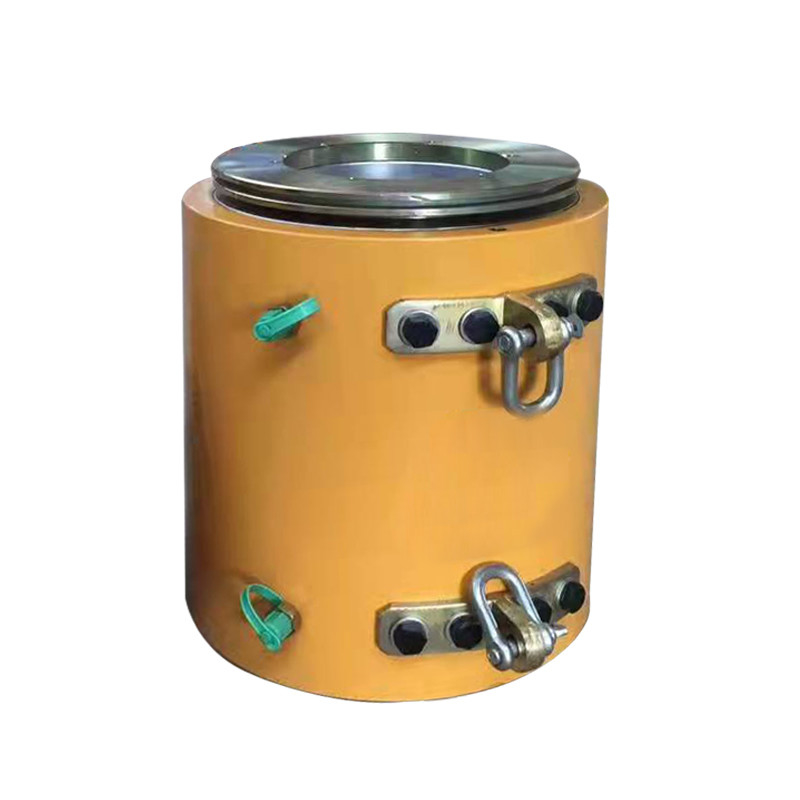

YDC mecanografía subrayar la base hueco hidráulica Jack Multi Strand Post Tensioning Jack

Características del hueco hidráulico Jack de la base

1. YDC mecanografía subrayar el enchufe es un enchufe pretensado de fines generales del por-corazón, que se utiliza para las operaciones tensoras de los diversos ancladeros de acero del filamento. Ampliamente utilizado en edificios grandes del postensado, estructuras, puentes concretos pretensados, la roca que ancla, estructuras hidráulicas, la fundación que ancla, y otros proyectos importantes.
2. Las piezas principales del enchufe se hacen del acero de alta resistencia, que tiene las características de la estructura compacta, del volumen ligero, pequeño, de la longitud axial corta, y de la longitud reservada corta de la tensión del filamento de acero, que puede ahorrar el material de acero del filamento. Y el levantamiento es flexible, durable, fácil de actuar, y fácil mantener.
3. el tipo enchufe de YDC es una clase alimentación-por de enchufe, que es un equipo tensor pretensado multiusos. Es fácil actuar, utilizado principalmente para tensir de orificio único, y puede también ser utilizado para cargar largo y corto. El tensir y localización de averías, y conveniente para los paquetes del alambre de acero y los filamentos de alta resistencia de diversas especificaciones.

Diagrama del hueco hidráulico Jack de la base

1, colocando la nuez 2, enchufe 3, anillo 4, cilindro 5, pistón 6, manga 7, anillo 8, boca de aceite 9, placa de aislamiento 10, anillo del corazón de la compresión

Instalación de la Poste-tensión Jack y Anchorage

1. El filamento de acero será roscado en la galería reservada de la estructura, y la longitud expuesta del filamento de acero en el extremo tensor se requiere ser 200-250m m más largos que la longitud de trabajo del enchufe. El filamento de acero se debe cortar con una amoladora de disco fina sin extremos flojos o “extremos ásperos” para evitar la perforación difícil.

2. Cubra el extremo del paquete del alambre de acero de la placa de trabajo del ancla, empújelo al embase del ancla, y alinéelo con la espita.

3. Instalación de los clips de trabajo del ancla: antes de instalar los clips, utilice los anillos de acero juntos, entonces para afianzar cada par con abrazadera de clips para empujarlos en el agujero de la forma cónica de la placa del ancla a lo largo del filamento de acero, y después para empujarlos hasta que no se muevan.

4. Instalación de la placa del límite: la placa del límite se diseña según la placa de trabajo del ancla y hizo juego con el agujero de la placa del ancla.

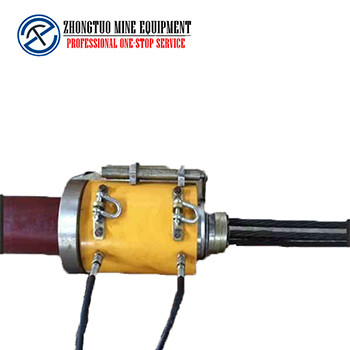

5. Instalación del enchufe: primero ate el extremo del paquete de acero del filamento con un perno del alambre, después levante el enchufe y ponerlo en el filamento de acero, y ponga la abertura de la ayuda de la portada del enchufe en el exterior de la placa del límite. En este tiempo, el enchufe puede ser alineado coaxial.

6. Instale el ancla de la herramienta en el labio de la ayuda en el extremo del pistón.

El enchufe se utiliza conjuntamente con la bomba de aceite favorable. El circuito tensor del aceite de la bomba de aceite está conectado con la boca tensora de la cavidad del enchufe, y el indicador de presión calibrado también está conectado con el circuito del aceite. El circuito de vuelta del aceite de la bomba de aceite está conectado con la boca de aceite de vuelta del top malicioso seco, y la válvula de seguridad del circuito del aceite se ajusta a 10MPa para asegurar seguridad.
