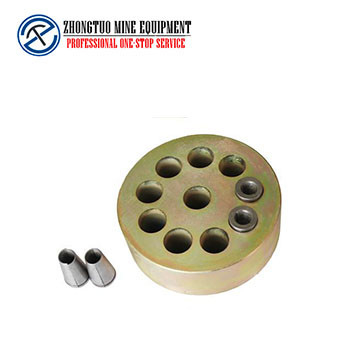

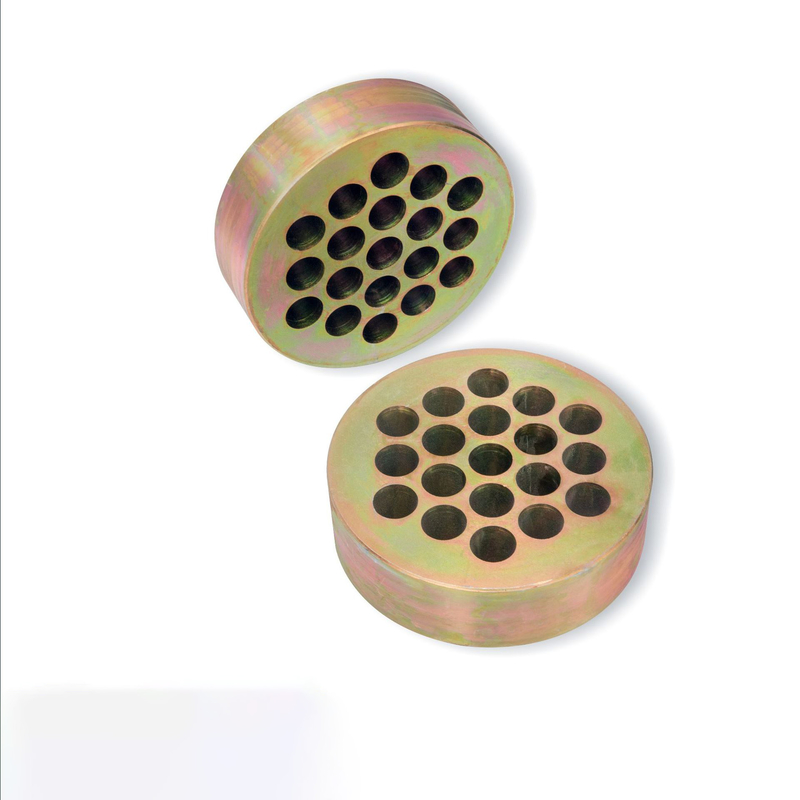

CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device

Los agujeros múltiples del CE ISO anclan el acoplador de los accesorios alrededor del dispositivo de Anchorage

  • Resaltar

    El múltiplo del ISO agujerea los accesorios del ancla

    ,

    El múltiplo del CE agujerea los accesorios del ancla

    ,

    Dispositivo de Anchorage de la ronda del acoplador

  • Automatización
    Semiautomático
  • filamento de la PC
    1-15holes
  • Paquete del transporte
    Caja de madera
  • Forma de la cuña
    2 microprocesadores o 3 microprocesadores
  • Certificación
    CE; ISO
  • Servicio post-venta
    Seguimiento de la dirección y del servicio
  • Garantía
    Un año
  • Material
    Hierro dúctil
  • Lugar de origen
    CHINA
  • Nombre de la marca
    ZHONGTUO
  • Certificación
    CE; ISO
  • Cantidad de orden mínima
    1
  • Detalles de empaquetado
    caso de madera
  • Tiempo de entrega
    7-15Days
  • Condiciones de pago
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Los agujeros múltiples del CE ISO anclan el acoplador de los accesorios alrededor del dispositivo de Anchorage

Acoplador de Anchorage del dispositivo de Anchorage alrededor de los agujeros de Anchorage Mutiple



Descripción de la tensión del poste del filamento alrededor del ancla plana

Anchorage es un dispositivo de anclaje permanente usado en hormigón pretensado y es una parte integrante de aplicar la fuerza de la contracción generada por los tendones pretensados a la construcción. En estructuras o componentes postensados, para mantener la tensión de los tendones pretensados y transmitirlos ante el interior del hormigón, la herramienta de anclaje puede mejorar la fuerza de sustentación del puente, aumentar el palmo del puente, y reduce el peso del puente.



Especificación de la tensión del poste del filamento alrededor del ancla plana

Datos técnicos de YJM13 Anchorage
Especificación Cabeza del ancla Placa de cojinete Conducto Refuerzo espiral Subrayar Jack
ΦA B Cuadrado Ronda ΦE (IDENTIFICACIÓN) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Datos técnicos de YJM15 Anchorage
Especificación Cabeza del ancla Placa de cojinete Conducto Refuerzo espiral Subrayar Jack
ΦA B Cuadrado Ronda ΦE
(Identificación)
ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500

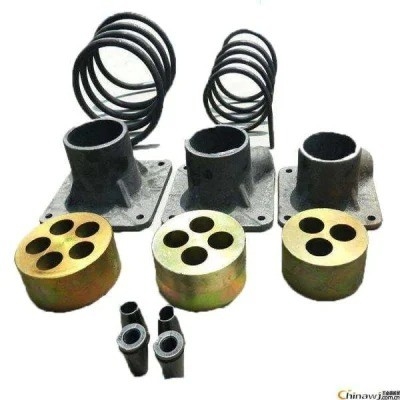

Clasificación principal del puente Anchorage



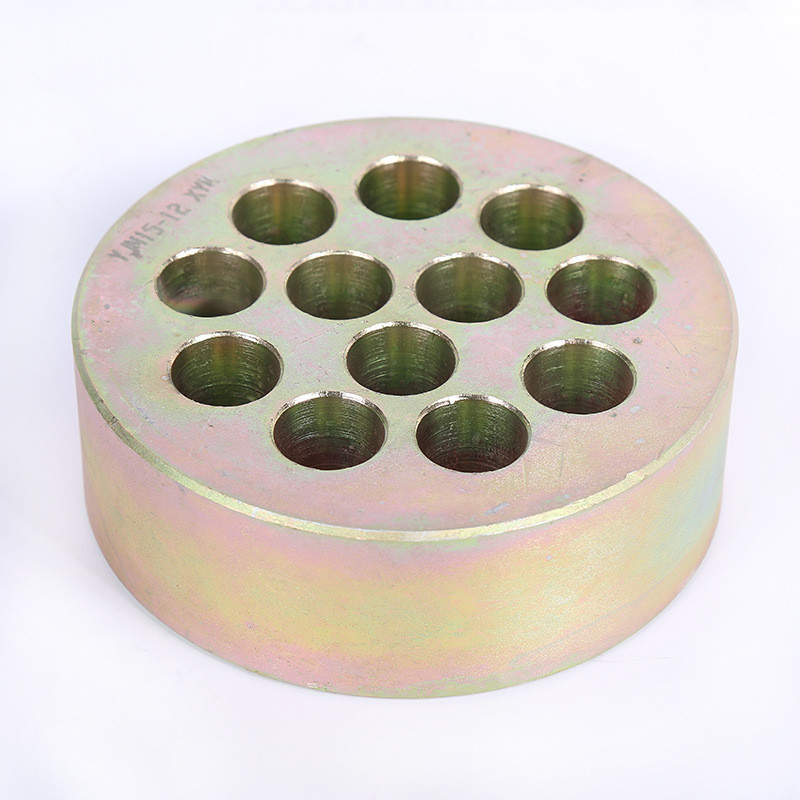

Los agujeros múltiples del CE ISO anclan el acoplador de los accesorios alrededor del dispositivo de Anchorage 0



Construcción e instalación de anclas complejas
1. La construcción y la instalación de ancladeros complejos también se llaman “construcción e instalación direccionales del ancladero”. Con ciertas medidas técnicas, controlar la energía de la explosión y la escala de la explosión estrictamente, para el sonido, vibración, área del daño de la construcción del ancladero e instalación, y la gama de la depresión de objetos quebrados, se controla dentro de límites especificados. En ciudades y fábricas, los viejos edificios o estructuras complejos de puente se requieren a menudo, por ejemplo edificios, talleres, chimeneas, torres de agua, y las diversas fundaciones, que se construyen y están instaladas a menudo con las anclas complejas.
2. Hay muchos factores que se considerarán en la construcción y la instalación de ancladeros complejos, incluyendo la geometría y el material del cuerpo de la construcción y de la instalación del ancladero, los explosivos utilizó, la cantidad de carga, la disposición simple de la construcción y el método de carga, la cubierta y las medidas protectoras y el ambiente, el etc. circundantes. Entre ellos, el más importante es el número de explosivos y de cargas.



Campos del uso de la tensión pretensada alrededor de Anchorage
Puentes de la carretera, puentes ferroviarios, intercambios urbanos, carriles urbanos de la luz, edificios altos, presas de la conservación del agua y de la hidroelectricidad, terminales del puerto, anclaje de la protección de la cuesta de la roca, refuerzo totales de la fundación, tejado del ancla del tejado de la mina del túnel, rejilla pretensada, subterráneo, edificios grandes, pasillos, taller de Warehouse, edificio de la torre, elevación pesada, deslizando la propulsión intermitente de la película, puente, y alzamiento del túnel, envases y naves grandes, durmientes, reemplazo de las ayudas del puente, refuerzo del puente y del edificio, trabajos de acero de los trabajos del refuerzo, antimagnéticos y anticorrosión (anclas de la fibra)), refuerzo de fibra de carbono, construcción pretensada del campo del haz, ingeniería de pretensión externa, cables de la estancia, cables de la suspensión, etc.

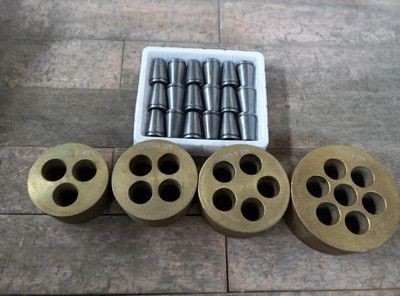

Los agujeros múltiples del CE ISO anclan el acoplador de los accesorios alrededor del dispositivo de Anchorage 1



Avisos de la tensión pretensada alrededor de Anchorage

(1) para el corte de costillas pretensadas, una sierra de la muela abrasiva debe ser utilizada, y el corte al arco no debe ser utilizado;
(2) cuando se lían los filamentos de acero, deben ser enderezados hacia fuera uno por uno, liado en paquetes, y no deben ser desordenados. El ancladero sacado o el ancladero grabado en relieve en el extremo fijo del filamento de acero será montado con la placa de cojinete y el refuerzo espiral por adelantado;
(3) el equipo y los instrumentos usados para pretensar serán mantenidos y calibrados regularmente;
(4) antes de que los tendones pretensados estén tensidos, el informe de prueba concreto de la fuerza y de compresión será proporcionado. Cuando la fuerza compresiva del hormigón cumple los requisitos de diseño y no es más baja del 75% del grado de la fuerza de diseño, la pretensión puede ser aplicada;
(5) antes de los tendones de pretensión están tensidos, la superficie de la placa de cojinete debe ser limpiada y la calidad del hormigón detrás de la placa de cojinete debe ser comprobada. Si hay una cavidad en el hormigón, debe ser reparado con el mortero de epoxy antes de tensir;
(6) cuando el ancla está instalada, la placa del ancla debe ser recta, el clip debe ser apretado, y la posición del clip debe ser uniforme: pero el clip no se debe batir demasiado difícilmente al apretar el clip, para no dañar el clip.
