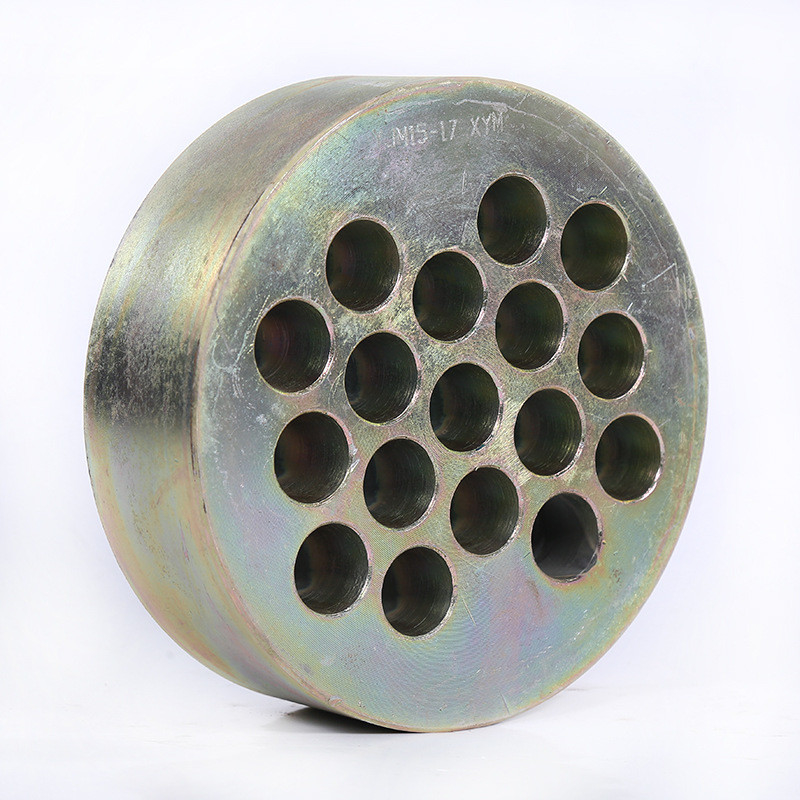

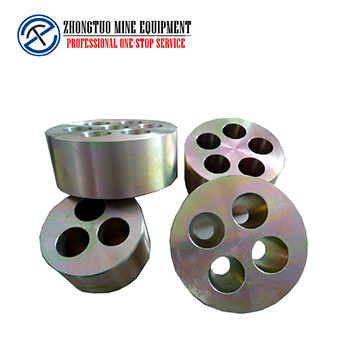

Descripción de Anchorage
Anchorage es un dispositivo de anclaje permanente usado en hormigón pretensado y es una parte importante de aplicar la fuerza de la contracción generada por los tendones pretensados a la construcción. En estructuras o componentes postensados, para mantener la tensión de los tendones pretensados y transmitirlos ante el interior del hormigón, la herramienta de anclaje puede mejorar la fuerza de sustentación del puente, aumentar el palmo del puente, y reduce el peso del puente.
Parámetro técnico de la tensión del poste del filamento alrededor del ancla plana
Datos técnicos de YJM13 Anchorage | ||||||||||
Especificación | Cabeza del ancla | Placa de cojinete | Conducto | Refuerzo espiral | Stessing Jack | |||||
ΦA | B | Cuadrado | Ronda | ΦE (IDENTIFICACIÓN) | ΦF | H | ΦG | N | ||
C*D | ΦC*D | |||||||||
YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
Datos técnicos de YJM15 Anchorage | ||||||||||
Especificación | Cabeza del ancla | Placa de cojinete | Conducto | Refuerzo espiral | Subrayar Jack | |||||
ΦA | B | Cuadrado | Ronda | ΦE (Identificación) |
ΦF | H | ΦG | N | ||
C×D | ΦC×D | |||||||||
YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
Clasificación principal del puente Anchorage
1: Ancla del extremo de la tensión: Un ancla instalada en el extremo del filamento que puede ser tensido, también conocido como ancla pretensada (ancla redonda, ancla plana).
(1) ancla redonda: tiene bueno anclando funcionamiento y uno mismo-anclando funcionamiento
El ancla redonda tiene un buen mercado y está disponible, y la tensión general adopta un enchufe hueco;
(2) anclas planas: Las anclas planas se utilizan principalmente para la pretensión lateral de las cubiertas de puente.
Las losas huecos y las vigas de chapa de escasa altura hacen la distribución de la tensión más uniforme y razonable, que refina más lejos la estructura.
2: ancla del Fijo-fin: Instaló en el otro extremo del alambre trenzado, enterrado generalmente en hormigón, y no requiere un ancla del tirón-fin (ancla de P). el P-tipo anclas también se llama las anclas del apretón.
Campos del uso de la tensión del poste del filamento alrededor del ancla plana
Puentes de la carretera, puentes ferroviarios, intercambios urbanos, carriles urbanos de la luz, edificios altos, presas de la conservación del agua y de la hidroelectricidad, terminales del puerto, anclaje de la protección de la cuesta de la roca, refuerzo totales de la fundación, tejado del ancla del tejado de la mina del túnel, rejilla pretensada, subterráneo, edificios grandes, pasillos, taller de Warehouse, edificio de la torre, elevación pesada, deslizando la propulsión intermitente de la película, puente, y alzamiento del túnel, envases y naves grandes, durmientes, reemplazo de las ayudas del puente, refuerzo del puente y del edificio, trabajos de acero de los trabajos del refuerzo, antimagnéticos y anticorrosión (anclas de la fibra)), refuerzo de fibra de carbono, construcción pretensada del campo del haz, ingeniería de pretensión externa, cables de la estancia, cables de la suspensión, etc.

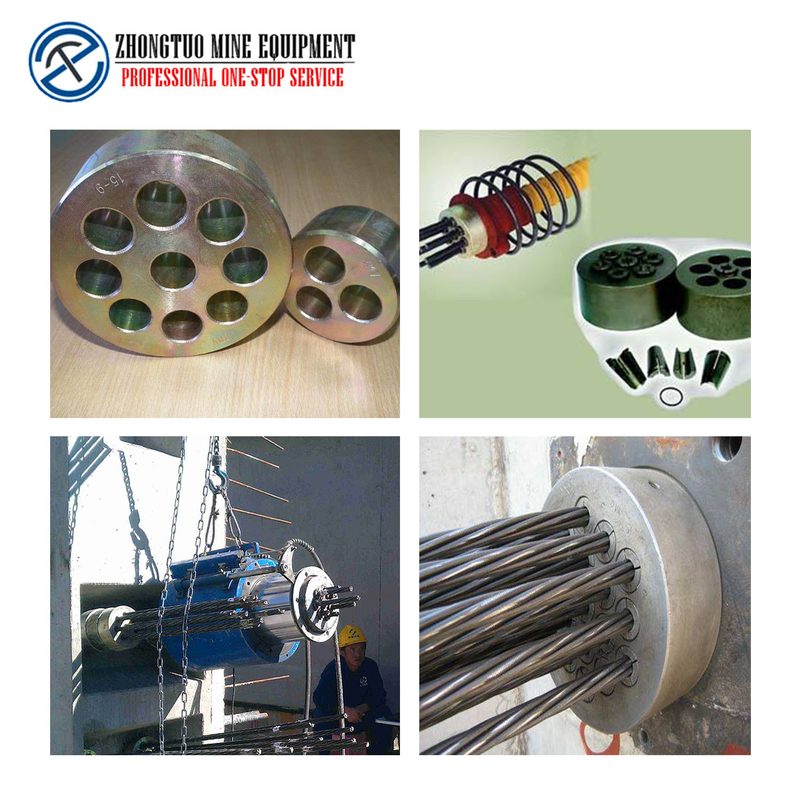

Método de la construcción y de la instalación de general Anchorage
El método general de la construcción y de la instalación del ancladero es poner una pequeña cantidad de explosivos en la parte inferior del agujero, ampliar lo en una forma esférica después de varias construcciones del ancladero e instalaciones, y finalmente puso los explosivos en la construcción y la instalación del ancladero. Comparado con el método de la construcción y de la instalación del ancladero del agujero, este método tiene las ventajas del buen efecto de la construcción y de la instalación del ancladero, de la alta eficacia del trabajo, del progreso rápido, y del consumo bajo de explosivos. Este método es de uso frecuente en la construcción y la instalación de las anclas cortas de la pila para las fundaciones bajas.
Extremidades calientes sobre Anchorage
1. Las anclas se deben guardar correctamente, y no debe haber moho, agua, y otras misceláneas funcionando.

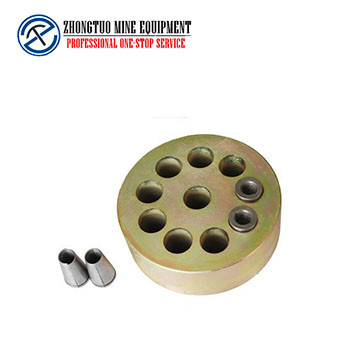

2. aplique el lubricante en la superficie externa del clip de la herramienta y la superficie interna del agujero de la forma cónica de la placa del ancla antes de usar, y quite a menudo la ruina en la superficie del clip.
3. las medidas de seguridad se deben tomar durante tensir, y nadie puede colocarse después del enchufe tensor.
4. El sistema del ancla se debe utilizar junto y no se puede mezclar con otros sistemas.
