La máquina de encargo de la construcción de puente pretensó la tensión Jack que subrayaba hidráulico del poste

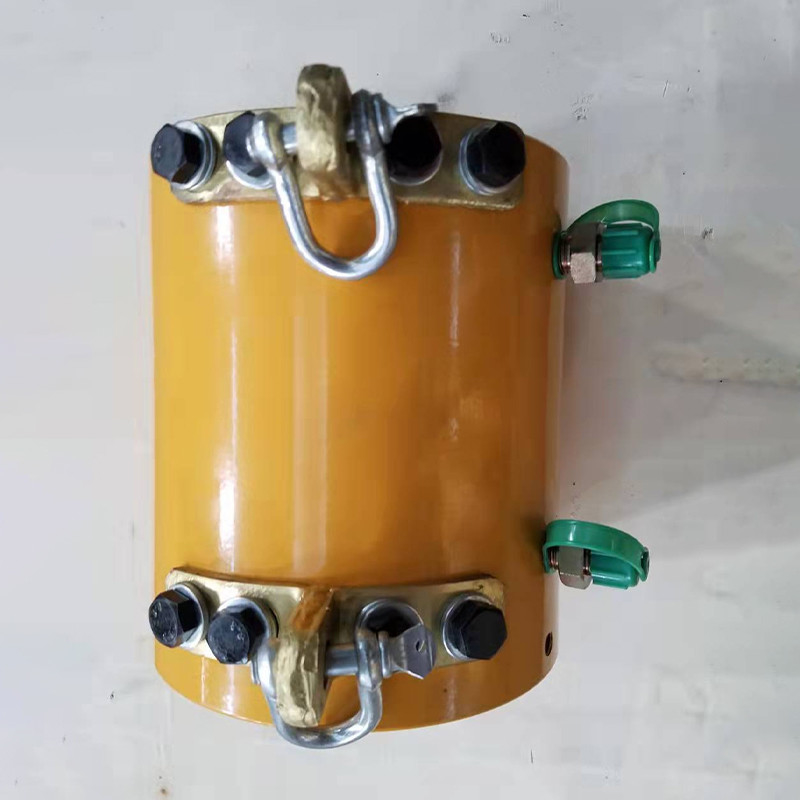

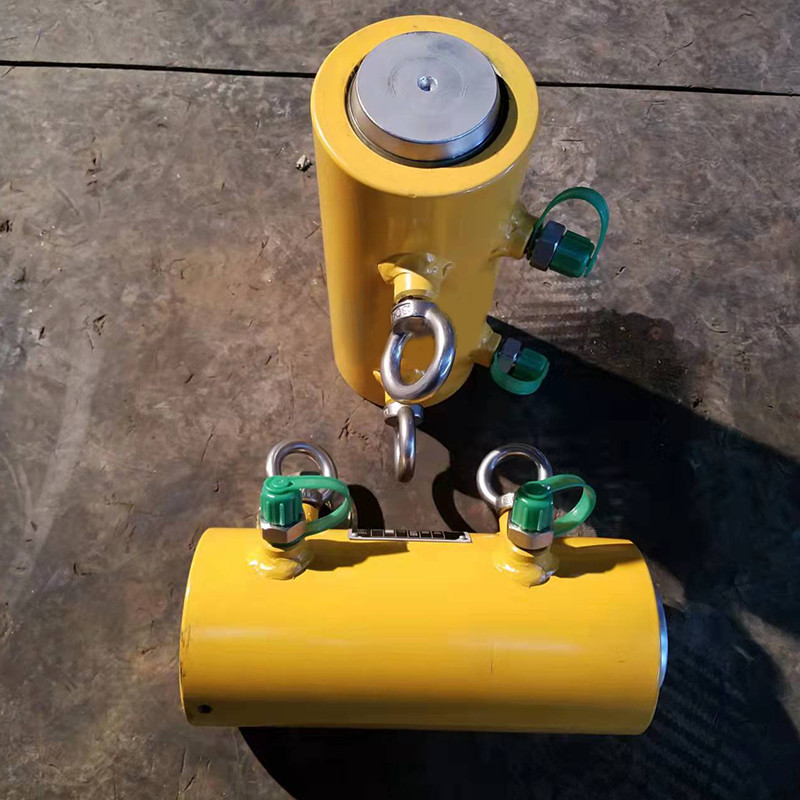

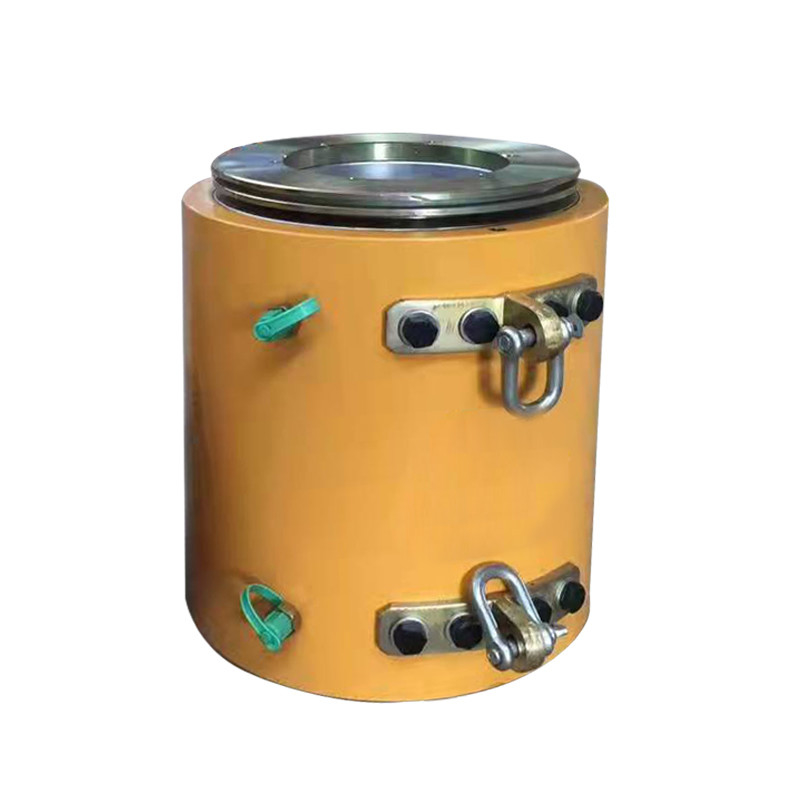

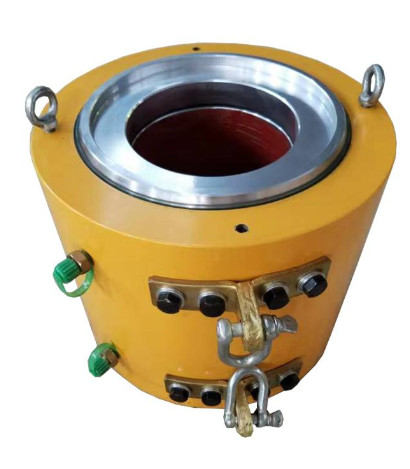

Características del hueco hidráulico Jack de la base

1. YDC mecanografía subrayar el enchufe es un enchufe pretensado de fines generales del por-corazón, que se utiliza para las operaciones tensoras de los diversos ancladeros de acero del filamento. Ampliamente utilizado en edificios grandes del postensado, estructuras, puentes concretos pretensados, la roca que ancla, estructuras hidráulicas, la fundación que ancla, y otros proyectos importantes.
2. Las piezas principales del enchufe se hacen del acero de alta resistencia, que tiene las características de la estructura compacta, del volumen ligero, pequeño, de la longitud axial corta, y de la longitud reservada corta de la tensión del filamento de acero, que puede ahorrar el material de acero del filamento. Y el levantamiento es flexible, durable, fácil de actuar, y fácil mantener.
3. el tipo enchufe de YDC es una clase alimentación-por de enchufe, que es un equipo tensor pretensado multiusos. Es fácil actuar, utilizado principalmente para tensir de orificio único, y puede también ser utilizado para cargar largo y corto. El tensir y localización de averías, y conveniente para los paquetes del alambre de acero y los filamentos de alta resistencia de diversas especificaciones.

Instalación de la Poste-tensión Jack y Anchorage

1. El filamento de acero será roscado en la galería reservada de la estructura, y la longitud expuesta del filamento de acero en el extremo tensor se requiere ser 200-250m m más largos que la longitud de trabajo del enchufe. El filamento de acero se debe cortar con una amoladora de disco fina sin extremos flojos o “extremos ásperos” para evitar la perforación difícil.

2. Cubra el extremo del paquete del alambre de acero de la placa de trabajo del ancla, empújelo al embase del ancla, y alinéelo con la espita.

3. Instalación de los clips de trabajo del ancla: antes de instalar los clips, utilice los anillos de acero juntos, entonces para afianzar cada par con abrazadera de clips para empujarlos en el agujero de la forma cónica de la placa del ancla a lo largo del filamento de acero, y después para empujarlos hasta que no se muevan.

4. Instalación de la placa del límite: la placa del límite se diseña según la placa de trabajo del ancla y hizo juego con el agujero de la placa del ancla.

5. Instalación del enchufe: primero ate el extremo del paquete de acero del filamento con un perno del alambre, después levante el enchufe y ponerlo en el filamento de acero, y ponga la abertura de la ayuda de la portada del enchufe en el exterior de la placa del límite. En este tiempo, el enchufe puede ser alineado coaxial.

6. Instale el ancla de la herramienta en el labio de la ayuda en el extremo del pistón.

Técnica del fondo de la Poste-tensión Jack y Anchorage
La pretensión de la ingeniería es aplicar la tensión pre-tensora a las barras de acero en el módulo de la tensión antes de los componentes estructurales de la ingeniería se sujeta a las cargas externas, para mejorar la tiesura de los componentes, retrasar el aspecto de grietas, y aumenta la durabilidad de los componentes. Generalmente, un por-tipo enchufe seco se utiliza para la construcción tensora del tendón pretensado. Hay un por-tipo enchufe seco tal y como se muestra en del cuadro 1, que incluye un cilindro cilíndrico 105 del aceite y un pistón 103 instalado en el cilindro 105 del aceite. Se inserta el pistón 103 una manga 104 del por-centro, y la manga 104 del por-centro está instalada en el cilindro 105 del aceite a través de la placa de aislamiento posterior 102. El cilindro 105 del aceite está situado en el extremo externo de la placa de aislamiento posterior 102 y proporcionado una cubierta de extremo posterior 101 prensada con la manga 104 del por-centro. El cilindro del aceite la parte frontal de 105 se cabe con una placa de aislamiento delantera 106. Porque alimentación-por la manga es instalado y fijado en el cilindro del aceite por la placa de aislamiento posterior y la cubierta de extremo posterior, alimentación-por el enchufe es grande de tamaño y pesado en peso. La presión del aceite de trabajo máxima está sobre 50MPa, y la cantidad de trabajo (tonelada) y ratio del peso corporal (kilogramo) es 1:0.7~1.5, es decir, el peso de alimentación-por el enchufe seco con una cantidad de trabajo de 100 toneladas es 70Kg~150Kg; es difícil moverse durante la operación tensora de la construcción del tendón pretensado, la eficacia de la construcción es baja, y la intensidad del trabajo del operador es alta.
