Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges

Pretensión del filamento de la PC que subraya la cabeza y cuñas del ancla de la tensión del poste del ancladero

Productos - Accesorios del ancla
  • Resaltar

    Pretensión del filamento de la PC que subraya Anchorage

    ,

    Accesorios del ancla de la tensión del poste

    ,

    Cabeza pretensada de Anchorage que subraya

  • Forma del producto
    Ronda
  • Composición química
    acero
  • Paquete del transporte
    Caja de madera
  • Forma de la cuña
    2 microprocesadores o 3 microprocesadores
  • Certificación
    CE; ISO
  • Material
    Hierro dúctil
  • Servicio post-venta
    Seguimiento de la dirección y del servicio
  • Lugar de origen
    China
  • Lugar de origen
    China
  • Nombre de la marca
    ZHONGTUO
  • Certificación
    CE; ISO
  • Cantidad de orden mínima
    1
  • Tiempo de entrega
    7-15days
  • Condiciones de pago
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Pretensión del filamento de la PC que subraya la cabeza y cuñas del ancla de la tensión del poste del ancladero

  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
Obtener precio Contactar ahora

Pretensión del filamento de la PC que subraya la cabeza y cuñas del ancla de la tensión del poste del ancladero



Pretense el dispositivo del ancladero está instalado en el extremo del filamento de acero y puede tensir el ancladero. (ancla redonda, ancla plana)

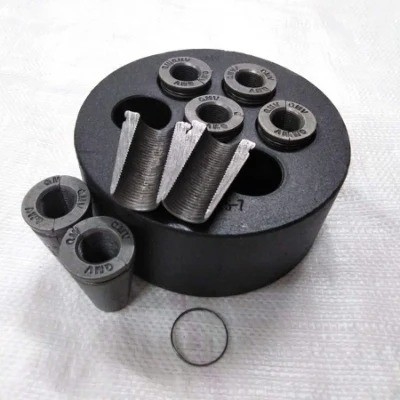

Pretensión del filamento de la PC que subraya la cabeza y cuñas del ancla de la tensión del poste del ancladero 0



Parámetro técnico del ancla pretensada tensora del equipo del puente

Datos técnicos de YJM13 Anchorage
Especificación Cabeza del ancla Placa de cojinete Conducto Refuerzo espiral Subrayar Jack
ΦA B Cuadrado Ronda ΦE (IDENTIFICACIÓN) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Datos técnicos de YJM15 Anchorage
Especificación Cabeza del ancla Placa de cojinete Conducto Refuerzo espiral Subrayar Jack
ΦA B Cuadrado Ronda ΦE
(Identificación)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Introducción de ancla pretensada tensora del equipo del puente



El sistema del GIMNASIO es consistir en el ancla del tensión-fin, el ancla fija del extremo, el acoplador del ancla y el tubo acanalado.
Puede ser dividido en GYM13, GYM15, serie GYM18 de anclas redondas y GBM13, serie GBM15 de anclas planas, también tenemos alambre de acero de alta resistencia GYM5, ancla de la serie GYM7.

1. GYM15 se aplica hasta 15.2/15.24m m, filamento de la PC de 15.7m m.
2. GYM13 se aplica hasta el filamento de la PC de 12.7m m, de 12.5m m y de 12.9m m.
3. GYM18 se aplica hasta el filamento de la PC de 17.8m m.
4. GYM22 se aplica hasta el filamento de la PC de 21.6/21.8m m.
5. GYM11 se aplica hasta el filamento de la PC de 10.8m m.
6. GYM10 se aplica hasta 9.3m m, filamento de la PC de 9.53m m.
7. GYM7, GYM6, GYM5 se aplican hasta 7.0m m, 6.0m m, alambre acanalado de la PC del espiral de 5.0m m.

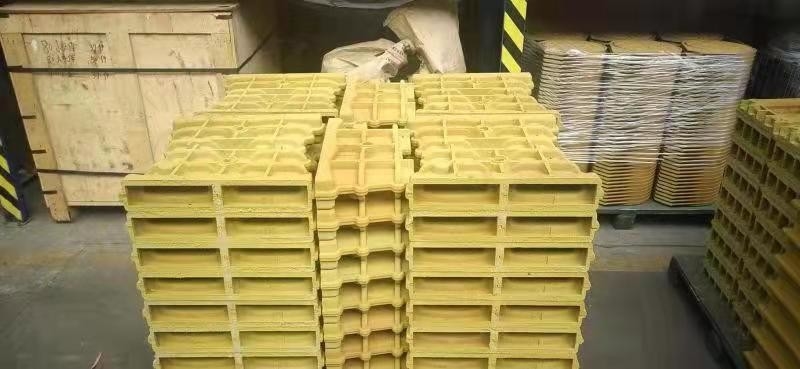

Pretensión del filamento de la PC que subraya la cabeza y cuñas del ancla de la tensión del poste del ancladero 1

Tiene buen funcionamiento de la uno mismo-falta, construcción y operación conveniente, alto coeficiente de anclaje de la eficacia, y confiabilidad.



Campos del uso del ancla pretensada postensada
(1). Para los edificios: Vivienda, edificios comerciales, altos edificios de la subida.
(2). Para la ingeniería municipal: Ferrocarril, carretera, manera de arriba de la velocidad rápida, manera del metro, ferrocarril de alta velocidad, etc.
(3). Para los proyectos: Refuerzo de la explotación minera, de la viruta, de la fundación, de la cuesta y de la roca, estación de la hidroelectricidad, anclando a ingenieros, proyectos de la conservación del agua, depósito de gasolina del aceite o, etc.

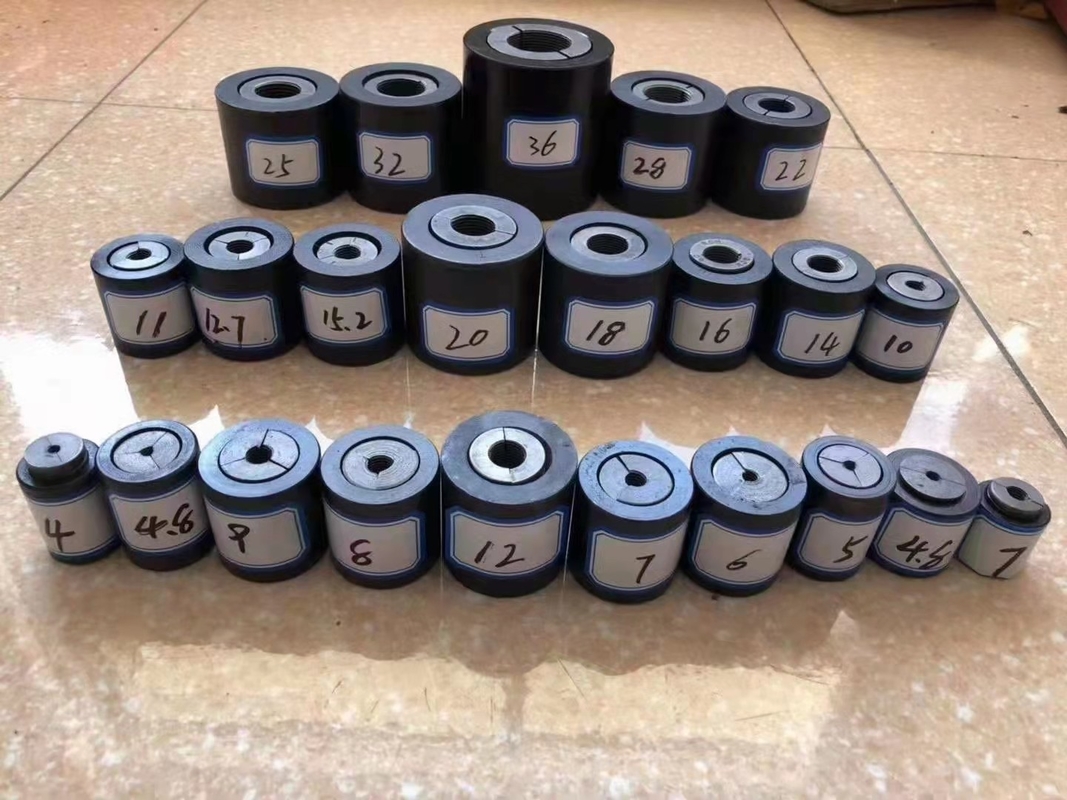

Pretensión del filamento de la PC que subraya la cabeza y cuñas del ancla de la tensión del poste del ancladero 2





Ventajas de las anclas multi de los filamentos



(1). Tipo: De orificio único, Multi-agujero; Circular, completamente.

(2). Piezas: Anillo de ancla/placa, cuña, embase, etc.

(3). Tenga una alta eficacia del ancla y un funcionamiento muy bueno.

(4). Podemos fabricar toda clase de ancladero y de equipo pretensado según su requisito y dibujos.

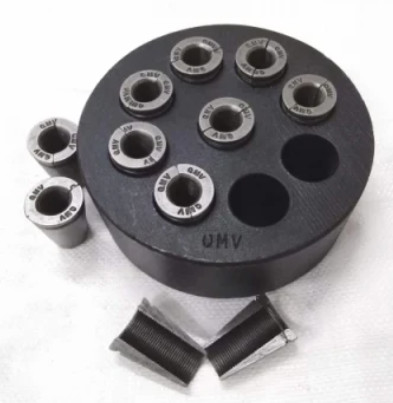

Pretensión del filamento de la PC que subraya la cabeza y cuñas del ancla de la tensión del poste del ancladero 3

Extremidades calientes
1. Las anclas se deben guardar correctamente, y no debe haber moho, agua, y otras misceláneas funcionando.
2. aplique el lubricante en la superficie externa del clip de la herramienta y la superficie interna del agujero de la forma cónica de la placa del ancla antes de usar, y quite a menudo la ruina en la superficie del clip.
3. las medidas de seguridad se deben tomar durante tensir, y nadie puede colocarse después del enchufe tensor.
4. El sistema del ancla se debe utilizar junto y no se puede mezclar con otros sistemas.
