12.7 / agujero mono/multi Anchorage del ancla del cable de alambre de acero de 15,2/17.8m m de la tensión tensora del poste

poste-tensión tensora del ancla del cable de alambre de acero de 12.7/15.2/17.8m m mono/ancladero del multi-agujero

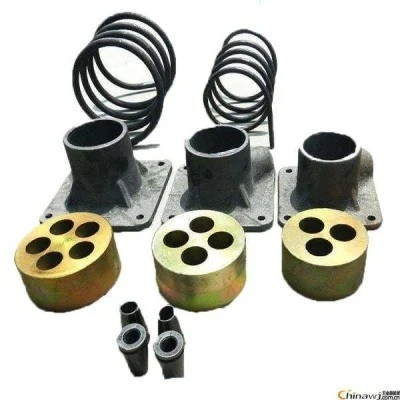

Descripción de la tensión del poste del filamento alrededor del ancla plana

Anchorage es un dispositivo de anclaje permanente usado en hormigón pretensado y es una parte integrante de aplicar la fuerza de la contracción generada por los tendones pretensados a la construcción. En estructuras o componentes postensados, para mantener la tensión de los tendones pretensados y transmitirlos ante el interior del hormigón, la herramienta de anclaje puede mejorar la fuerza de sustentación del puente, aumentar el palmo del puente, y reduce el peso del puente.

Especificación de la tensión del poste del filamento alrededor del ancla plana

Clasificación principal del puente Anchorage

Clasificación principal

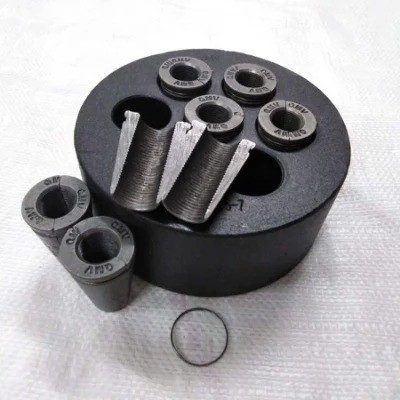

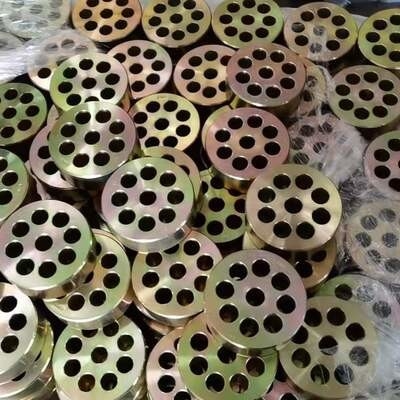

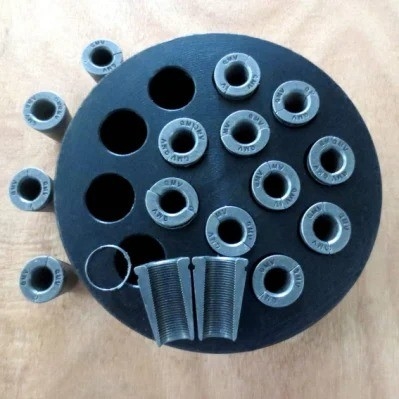

(1) ancla redonda

Se expresa el modelo de la especificación como: YJM15-N (YM15-N) o YJM13-N (YM13-N); este tipo de ancla tiene bueno uno mismo-anclando funcionamiento. Para tensir, un enchufe del por-centro se utiliza generalmente.

(2) ancla plana

Se expresa el modelo de la especificación como: BJM15-N (BM15-N) o BJM13-N (BM13-N) (B, la primera letra del chino Pinyin para las anclas planas, representando el significado de anclas planas); las anclas planas se utilizan principalmente para los puentes la superficie pretensada horizontal, losa hueco, y la viga de chapa de escasa altura hace la distribución de la tensión más incluso y razonable, y reducir más lejos el grueso de la estructura.

(3) ancla envuelta

(Ancladero fijo del final) se expresa el modelo de la especificación como: JYM15-N (YMP15-N) o JYM13-N (YMP13-N); es conveniente para la situación donde está grande la tensión del diseño en el extremo del componente o se restringe el espacio del extremo. Utiliza la protuberancia que la máquina presiona la manga del apretón sobre el alambre trenzado. Pre-se integra en el concreto y se arregla como sea necesario. Después de que el hormigón haya solidificado a la fuerza de diseño, se estira.

Campos del uso de la tensión pretensada alrededor de Anchorage
Puentes de la carretera, puentes ferroviarios, intercambios urbanos, carriles urbanos de la luz, edificios altos, presas de la conservación del agua y de la hidroelectricidad, terminales del puerto, anclaje de la protección de la cuesta de la roca, refuerzo totales de la fundación, tejado del ancla del tejado de la mina del túnel, rejilla pretensada, subterráneo, edificios grandes, pasillos, taller de Warehouse, edificio de la torre, elevación pesada, deslizando la propulsión intermitente de la película, puente, y alzamiento del túnel, envases y naves grandes, durmientes, reemplazo de las ayudas del puente, refuerzo del puente y del edificio, trabajos de acero de los trabajos del refuerzo, antimagnéticos y anticorrosión (anclas de la fibra)), refuerzo de fibra de carbono, construcción pretensada del campo del haz, ingeniería de pretensión externa, cables de la estancia, cables de la suspensión, etc.

Avisos de la tensión pretensada alrededor de Anchorage

(1) para el corte de costillas pretensadas, una sierra de la muela abrasiva debe ser utilizada, y el corte al arco no debe ser utilizado;
(2) cuando se lían los filamentos de acero, deben ser enderezados hacia fuera uno por uno, liado en paquetes, y no deben ser desordenados. El ancladero sacado o el ancladero grabado en relieve en el extremo fijo del filamento de acero será montado con la placa de cojinete y el refuerzo espiral por adelantado;
(3) el equipo y los instrumentos usados para pretensar serán mantenidos y calibrados regularmente;
(4) antes de que los tendones pretensados estén tensidos, el informe de prueba concreto de la fuerza y de compresión será proporcionado. Cuando la fuerza compresiva del hormigón cumple los requisitos de diseño y no es más baja del 75% del grado de la fuerza de diseño, la pretensión puede ser aplicada;
(5) antes de los tendones de pretensión están tensidos, la superficie de la placa de cojinete debe ser limpiada y la calidad del hormigón detrás de la placa de cojinete debe ser comprobada. Si hay una cavidad en el hormigón, debe ser reparado con el mortero de epoxy antes de tensir;
(6) cuando el ancla está instalada, la placa del ancla debe ser recta, el clip debe ser apretado, y la posición del clip debe ser uniforme: pero el clip no se debe batir demasiado difícilmente al apretar el clip, para no dañar el clip.
