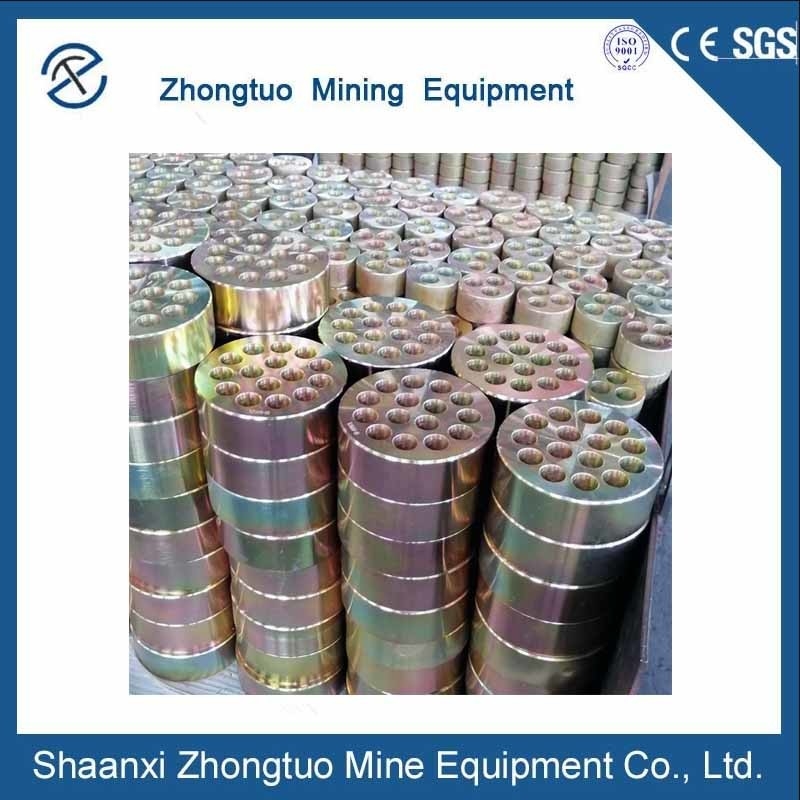

AnclajeEs un mecanismo de anclaje permanente utilizado en hormigón pretensado que es fundamental para aplicar la fuerza de contracción generada por los tendones pretensados a la estructura.La herramienta de anclaje en estructuras o componentes post-tensados puede mejorar la capacidad de carga del puente, alargar su envergadura y reducir su peso manteniendo la tensión de los tendones pre-tensionados y transmitiéndola al interior del concreto.
Especificación del anclaje plano redondo tras la tensión del filamento
Datos técnicos del YJM13 Anchorage | ||||||||||
Especificación | Cabeza de anclaje | Placa de rodamiento | El conducto | Refuerzo en espiral | Jack Stessing | |||||
FA | B. El trabajo | Cuadrado | En redondo | El número de identificación | Frm | H. | FG | No | ||
C*D | FC*D | |||||||||
YJM13-1 | 38 | 40 | 80 × 10 | - | 35 | 80 | 30 | 6 | 3 | Cuota de mercado de las empresas |
YJM13-2 | 76 | 42 | 115 × 80 | 120 × 80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
YJM13-3 | 83 | 42 | 120 × 80 | 130 × 80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
YJM13-4 | 87 | 42 | 130 × 87 | 135 × 85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
YJM13-6 | 107 | 45 | 150 × 97 | 150 × 125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-7 | 107 | 45 | 150 × 97 | 150 × 125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
YJM13-9 | 127 | 48 | 175×125 | 175 × 140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
YJM13 a 10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-12 | 143 | 50 | 190 × 140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-13 | 147 | 53 | 190 × 140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-14 | 153 | 53 | 195×150 | 200 × 160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13 a 15 | 157 | 55 | 195×150 | 200 × 160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13 a 16 | 167 | 55 | 210 × 160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | En el caso de las empresas de servicios de telecomunicaciones |
YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | En el caso de las empresas de servicios de telecomunicaciones |
YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | En el caso de las empresas de servicios de telecomunicaciones |
YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | En el caso de las empresas de servicios de telecomunicaciones |
YJM13 a 21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | En el caso de las empresas de servicios de telecomunicaciones |
YJM13 a 22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | En el caso de las empresas de servicios de telecomunicaciones |
YJM13 a 23 | 206 | 65 | 295 × 245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13 a 24 | 206 | 68 | 295 × 245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13 a 25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
Datos técnicos del YJM15 Anchorage | ||||||||||
Especificación | Cabeza de anclaje | Placa de rodamiento | El conducto | Refuerzo en espiral | El estrés de Jack | |||||
FA | B. El trabajo | Cuadrado | En redondo | El número de (ID) |
Frm | H. | FG | No | ||
C × D | FC × D | |||||||||
YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | Cuota de mercado de las empresas |
YJM15-2 | 83 | 48 | 130 × 85 | 135 × 80 | 50 | 120 | 40 | 10 | 4 | Se aplicará el procedimiento siguiente: |
YJM15-3 | 87 | 48 | 130 × 87 | 135 × 85 | 50 | 120 | 40 | 10 | 4 | Se trata de los siguientes: |
YJM15-4 y sus componentes | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
YJM15-5 | 107 | 48 | 150 × 97 | 150 × 120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
YJM15-6 y el resto de los productos | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-8: | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
YJM15-9 y el resto de los equipos | 147 | 53 | 190 × 140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
YJM15 a 10 | 157 | 53 | 195×150 | 210 × 160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-11 | 157 | 55 | 210 × 160 | 210 × 160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-12 | 167 | 55 | 210 × 160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | En el caso de las empresas de servicios de telecomunicaciones |
Se trata de una serie de medidas de seguridad. | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | En el caso de las empresas de servicios de telecomunicaciones |
YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | En el caso de las empresas de servicios de telecomunicaciones |
YJM15 a 16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | En el caso de las empresas de servicios de telecomunicaciones |
YJM15 a 17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15 a 18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15 a 19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15 a 20 | 217 | 68 | 295 × 245 | 285×260 | 120 | 290 | 60 | 16 | 5 | El valor de las emisiones de CO2 |
YJM15 a 21 | 217 | 70 | 295 × 245 | 285×260 | 120 | 290 | 60 | 16 | 5 | El valor de las emisiones de CO2 |
YJM15 a 22 | 217 | 70 | 295 × 245 | 285×260 | 120 | 290 | 60 | 18 | 5 | El valor de las emisiones de CO2 |
Se trata de una serie de medidas de seguridad. | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | El valor de las emisiones de CO2 |
YJM15 a 24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | El valor de las emisiones de CO2 |
YJM15 a 25 | 237 | 78 | 310 × 300 | 320 × 300 | 120 | 330 | 70 | 18 | 5 | Se aplicará el procedimiento siguiente: |
Puentes de carreteras, puentes de ferrocarril, cruces urbanos, vías férreas urbanas, edificios de gran altura, presas de conservación de agua y hidroeléctricas, terminales portuarias, anclajes de protección de la ladera de la masa rocosa,refuerzo de los cimientos, el techo de la mina de túnel, el techo de anclaje, la red de pretensión, el metro, los grandes edificios, los pasillos, el taller de almacén, el edificio de la torre, el levantamiento pesado, la propulsión intermitente de película corredera, el puente y el transporte de túneles,grandes contenedores y buques, dormitorios, reemplazo de soporte de puente.
1Ancla de extremo de tensión: Ancla tensible insertada en el extremo de una hebra, también conocida como ancla pretensa (ancla redonda, ancla plana).
(1) Anclaje redondo: proporciona un buen rendimiento de anclaje y autoanclaje.
El anclaje redondo tiene un buen mercado y es desechable, y la tensión general utiliza un gancho hueco.
2) Anclas planas: Los anclajes planos se utilizan principalmente para el pretensado lateral en las cubiertas de puentes.
Las losas huecas y las vigas de caja de baja altura garantizan una distribución de tensión más homogénea y adecuada, refinando aún más la estructura.
2: anclaje de extremo fijo: instalado en el extremo opuesto del alambre de rosca, generalmente enterrado en hormigón, y no requiere un anclaje de extremo de tira (anclaje P).Los anclajes de tipo P a veces se conocen como anclajes de compresión.
El método general de construcción e instalación del anclaje consiste en colocar una pequeña cantidad de explosivos en el fondo del agujero,la expansión a una forma esférica después de múltiples construcciones e instalaciones de anclajeEn comparación con la técnica de construcción y instalación de los anclajes de agujero, la técnica de la construcción y instalación de los anclajes de agujero es la más simple.Este método tiene las siguientes ventajas:: buen efecto de construcción e instalación de anclaje, alta eficiencia de trabajo, rápido progreso y bajo consumo de explosivos.Este enfoque se utiliza comúnmente para crear e instalar anclajes de pila cortos para cimientos poco profundos.
1Los anclajes deben almacenarse cuidadosamente, sin oxidación, agua u otros materiales en uso.
2. Antes de utilizar el clip de herramienta, lubrique la superficie exterior y la superficie interior del orificio cónico de la placa de anclaje y retire regularmente la suciedad de la superficie del clip.
3Durante la tensión se deben seguir precauciones de seguridad y nadie puede ponerse detrás del gancho de tensión.
4El sistema de anclaje debe utilizarse conjuntamente y no puede combinarse con otros sistemas.
