Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable

Anclaje de post tensión con anclaje de agujero múltiple para cable de alambre de acero de 12,7 / 15,2 / 17,8 mm

  • Resaltar

    Anclaje de tensión en el poste del cable de alambre de acero

    ,

    Anclaje de tensión de postes de agujero múltiple

    ,

    17Accesorios de anclaje de.8 mm

  • Automatización
    Las demás máquinas
  • Filamento de la PC
    1-15holes
  • Forma del producto
    En redondo
  • Forma de la cuña
    2 microprocesadores o 3 microprocesadores
  • Aplicación
    Puente
  • El material
    acero aleado
  • Lugar de origen
    No incluidos
  • Nombre de la marca
    ZT
  • Certificación
    CE; ISO
  • Precio
    negotiable
  • Tiempo de entrega
    1 semana
  • Condiciones de pago
    Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:

Anclaje de post tensión con anclaje de agujero múltiple para cable de alambre de acero de 12,7 / 15,2 / 17,8 mm



Cables de alambre de acero de 12,7/15,2/17,8 mm con anclaje de varios agujeros de posttensión



El anclaje es un dispositivo de anclaje permanente utilizado en hormigón pretensado que es esencial para aplicar la fuerza de contracción generada por los tendones pretensados a la estructura.La herramienta de anclaje en estructuras o componentes post-tensados puede mejorar la capacidad de carga del puente, alargar su envergadura y reducir su peso manteniendo la tensión de los tendones pre-tensionados y transmitiéndola al interior del concreto.

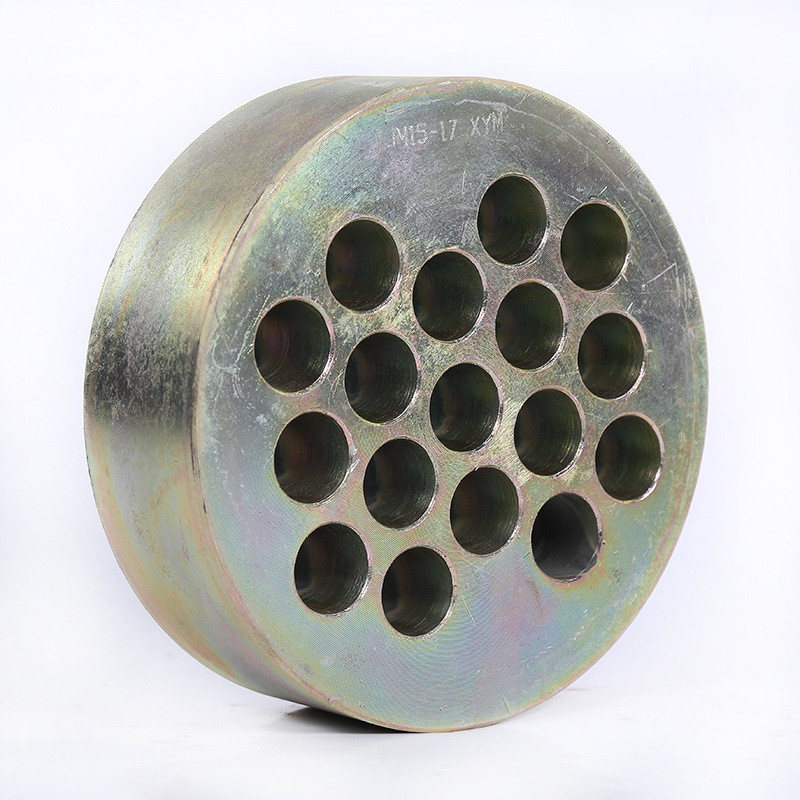

Anclaje de post tensión con anclaje de agujero múltiple para cable de alambre de acero de 12,7 / 15,2 / 17,8 mm 0



Aplicación



Reemplazo de puentes, refuerzo de puentes y edificios, ingeniería de refuerzo de acero, construcción de vigas pretensadas, cable de suspensión, intercambio urbano, ferrocarril ligero,edificio de gran altura, conservación del agua y presas hidroeléctricas, muelles portuarios, anclajes de protección contra la pendiente de roca, anclajes en el techo de las minas de túneles, construcción de torres, elevación pesada, etc.

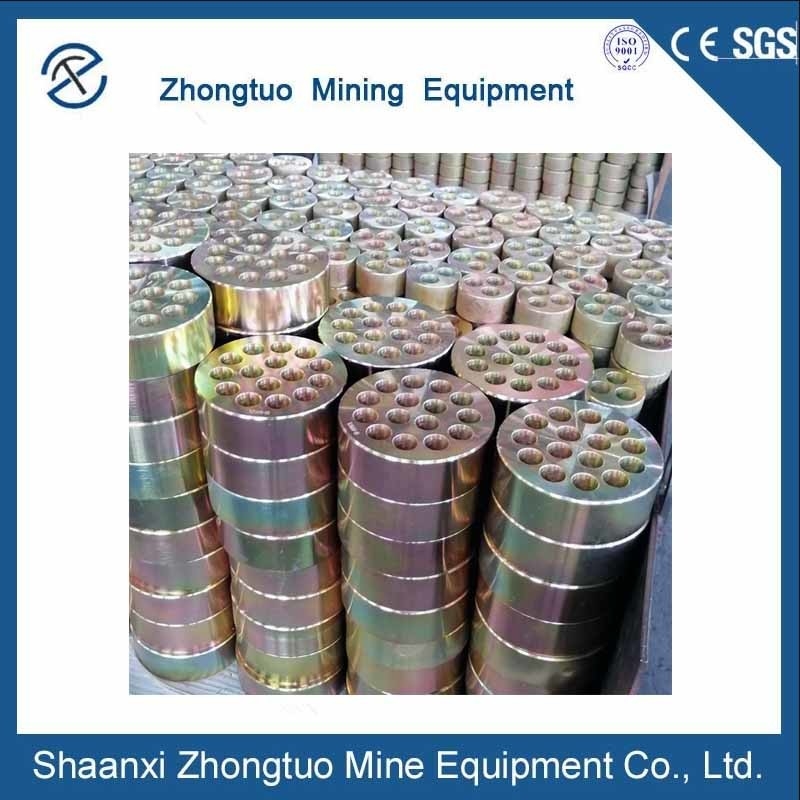

Anclaje de post tensión con anclaje de agujero múltiple para cable de alambre de acero de 12,7 / 15,2 / 17,8 mm 1



Parámetro del anclaje plano redondo tras la tensión del filamento



Datos técnicos del YJM13 Anchorage
Especificación Cabeza de anclaje Placa de rodamiento El conducto Refuerzo en espiral El estrés de Jack
FA B. El trabajo Cuadrado En redondo El número de identificación Frm H. FG No
C*D FC*D
YJM13-1 38 40 80 × 10 - 35 80 30 6 3 Cuota de mercado de las empresas
YJM13-2 76 42 115 × 80 120 × 80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120 × 80 130 × 80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130 × 87 135 × 85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175 × 140 70 180 50 12 4 YDC1500
YJM13 a 10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190 × 140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190 × 140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200 × 160 80 220 50 14 5 YDC2500
YJM13 a 15 157 55 195×150 200 × 160 90 220 50 14 5 YDC2500
YJM13 a 16 167 55 210 × 160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 En el caso de las empresas de servicios de telecomunicaciones
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 En el caso de las empresas de servicios de telecomunicaciones
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 En el caso de las empresas de servicios de telecomunicaciones
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 En el caso de las empresas de servicios de telecomunicaciones
YJM13 a 21 196 63 270×185 260×200 90 270 60 16 6 En el caso de las empresas de servicios de telecomunicaciones
YJM13 a 22 196 65 270×185 260×200 90 270 60 18 6 En el caso de las empresas de servicios de telecomunicaciones
YJM13 a 23 206 65 295 × 245 275×260 100 280 60 18 6 YDC4000
YJM13 a 24 206 68 295 × 245 275×260 100 280 60 18 6 YDC4000
YJM13 a 25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Datos técnicos del YJM15 Anchorage
Especificación Cabeza de anclaje Placa de rodamiento El conducto Refuerzo en espiral El estrés de Jack
FA B. El trabajo Cuadrado En redondo El número de
(ID)
Frm H. FG No
C × D FC × D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 Cuota de mercado de las empresas
YJM15-2 83 48 130 × 85 135 × 80 50 120 40 10 4 Se aplicará el procedimiento siguiente:
YJM15-3 87 48 130 × 87 135 × 85 50 120 40 10 4 Se trata de los siguientes:
YJM15-4 y sus componentes 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150 × 97 150 × 120 55 150 50 10 4 YDC1100
YJM15-6 y el resto de los productos 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8: 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 y el resto de los equipos 147 53 190 × 140 190×150 80 200 50 12 4 YDC2500
YJM15 a 10 157 53 195×150 210 × 160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210 × 160 210 × 160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210 × 160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 En el caso de las empresas de servicios de telecomunicaciones
Se trata de una serie de medidas de seguridad. 177 58 225×175 235×185 90 240 60 14 4 En el caso de las empresas de servicios de telecomunicaciones
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 En el caso de las empresas de servicios de telecomunicaciones
YJM15 a 16 187 60 240×175 235×185 90 260 60 16 5 En el caso de las empresas de servicios de telecomunicaciones
YJM15 a 17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15 a 18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15 a 19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15 a 20 217 68 295 × 245 285×260 120 290 60 16 5 El valor de las emisiones de CO2
YJM15 a 21 217 70 295 × 245 285×260 120 290 60 16 5 El valor de las emisiones de CO2
YJM15 a 22 217 70 295 × 245 285×260 120 290 60 18 5 El valor de las emisiones de CO2
Se trata de una serie de medidas de seguridad. 237 73 310×260 320×260 120 320 60 18 5 El valor de las emisiones de CO2
YJM15 a 24 237 75 310×260 320×260 120 320 60 18 5 El valor de las emisiones de CO2
YJM15 a 25 237 78 310 × 300 320 × 300 120 330 70 18 5 Se aplicará el procedimiento siguiente:



Clasificación del anclaje


(1) Anclaje redondo
El modelo de especificación se denota como YJM15-N (YM15-N) o YJM13-N (YM13-N); este tipo de anclaje tiene un excelente rendimiento de autoanclaje.


(2) Ancla plana.
El modelo de especificación se expresa como: BJM15-N (BM15-N) o BJM13-N (BM13-N) (B, la primera letra del pinyin chino para anclajes planos, representa el significado de anclajes planos);Los anclajes planos se utilizan principalmente para puentesLa superficie horizontal pre-tensa, la losa hueca y la viga de caja de baja altura aseguran una distribución uniforme y adecuada de las tensiones, al tiempo que reducen el grosor de la estructura.



(3) Anclaje envuelto.

(anclaje de extremo fijo) El modelo de especificación se designa como JYM15-N (YMP15-N) o JYM13-N (YMP13-N);Es adecuado para situaciones en las que la tensión de diseño en el extremo del componente sea alta o el espacio del extremo sea limitado.. Emplea la extrusión. La máquina aplica la manga de compresión al alambre trenzado. Está pre-incorporado en el concreto y ensamblado según sea necesario. Después de que el concreto se ha establecido a la resistencia especificada,Está estirado.

Anclaje de post tensión con anclaje de agujero múltiple para cable de alambre de acero de 12,7 / 15,2 / 17,8 mm 2









Consejos de la tensión pretensada de la anclaje redonda



(1) Cuando se cortan costillas prealimentadas, se utiliza una sierra de molino en lugar de cortar por arco.

(2) Cuando los hilos de acero se enlazan, deben enderezarse uno a la vez, enlazarse en haces, y no en desorden.El anclaje extrudido o en relieve en el extremo fijo de la hebra de acero debe estar preensamblado con la placa de rodamiento y el refuerzo en espiral..

(3) Los equipos e instrumentos utilizados para el pretensado deben mantenerse y calibrar constantemente.

(4) Antes de tensar los tendones prealimentados, debe presentarse el resultado del ensayo de resistencia y compresión del concreto.Cuando la resistencia a la compresión del hormigón cumpla los criterios de diseño y no sea inferior al 75% del grado de resistencia de diseño, puede utilizarse el pretensado.
(5) Antes de tensar los tendones de pretensión, limpie la superficie de la placa de rodamiento e inspeccione el hormigón detrás de ella.

(6) Cuando el anclaje esté instalado, la placa de anclaje debe estar recta, el clip debe estar apretado y la posición del clip debe ser uniforme.el clip no debe ser martillado con demasiada fuerza al apretar el clip para evitar dañarlo.
