Máquina de perforación hidráulica de 380 V para la construcción de puentes de carreteras
-
Resaltar
aparejo de taladro hidráulico de la correa eslabonada 380V
,Aparejo de taladro hidráulico de la correa eslabonada 5.8KG
,máquina de la plataforma de perforación de roca
-
Tipo del poderDiesel
-
voltaje380V
-
Peso5,8 KILOGRAMOS
-
Diámetro de perforación90m m, 105m m
-
Profundidad de perforaciónlos 30m
-
calibre de la barra de taladro89/76mm*3m/pc
-
Diámetro de perforación90-150m m
-
Presión de funcionamiento0.7-1.7Mpa
-
Consumo del aire9-14m3/min
-
Dimensión (l*w*h)6500mm*2210mm*2700m m
-
Lugar de origenCHINA
-
Nombre de la marcaZT
-
CertificaciónCE ISO
-
Número de modeloZTC153
-
Cantidad de orden mínima1pc
-
PrecioUSD15000-22000/PC
-
Detalles de empaquetadocaso de madera
-
Tiempo de entrega7-15 días del trabajo

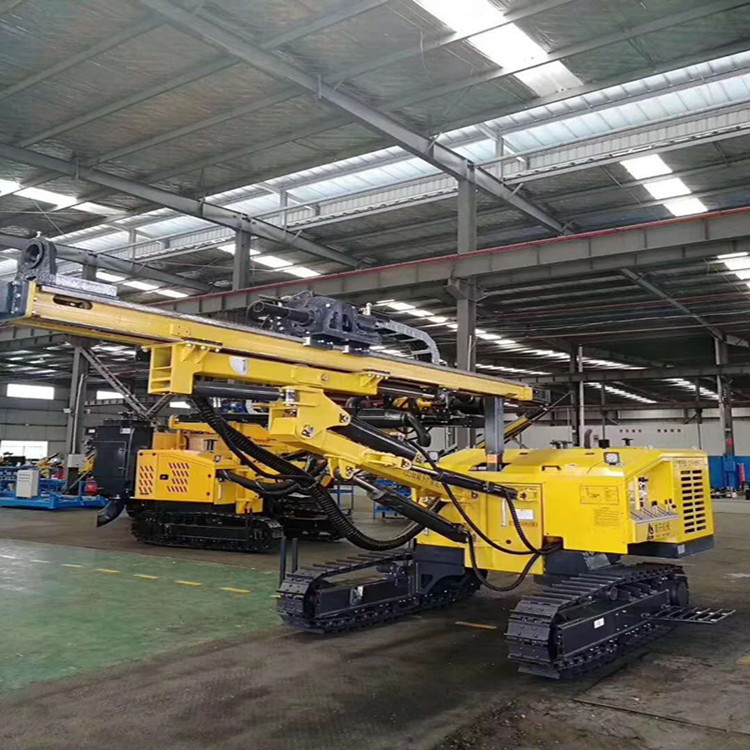

Máquina de perforación hidráulica de 380 V para la construcción de puentes de carreteras
Máquina de perforación de roca de perforación hidráulica para ingeniería de cimientos construcción de edificios puentes de carreteras
Descripción del equipo de perforación ZTC153
1, nuevo sistema de propulsión
Utiliza un sistema de propulsión de tracción en cadena de hidrociclíndricos, estructura compacta, gran fuerza de elevación y estabilidad.
2, sistema de control centralizado
Cuenta con un sistema hidráulico avanzado y un sistema de vía aérea, todos los movimientos son controlados centralizados, fácil y conveniente.
conducción de válvula hidráulica para realizar diferentes movimientos del brazo de perforación, garantizar la estabilidad de la plataforma de perforación y una alta eficiencia para la perforación de roca.
La válvula de aceleración unidireccional especialmente diseñada en el sistema hidráulico puede realizar una regulación de velocidad sin pasos para la rotación, para aumentar la aplicabilidad para varias capas de roca y la eficiencia del trabajo.
3, confiable potencia combinada
proporcionando un motor diesel YC4D80-T21 de 56 kW y un motor eléctrico de 45 kW para esta plataforma de perforación.
El depósito de agua y el radiador de aceite hidráulico garantizan el funcionamiento seguro y fiable del sistema hidráulico del diésel y de la plataforma de perforación.
La bomba de engranaje conectada única proporciona la fuerza motriz para el sistema de propulsión y el sistema de rotación respectivamente a través de la válvula de desvío. El sistema hidráulico es más estable y confiable.
4, la cadena de arrastre para proteger toda la manguera de aire y manguera de aceite de daños, aumentar la vida útil de la manguera.
5, cabeza de potencia fuerte con doble motor
El motor de giro adopta un reductor de engranajes planetarios y un motor oscilante con tecnología avanzada extranjera.
6, dispositivo de protección para el diesel
sistema de inhalación natural combina un filtro de aire del desierto, un segundo filtro de aire y un filtro de aceite para mejorar la aplicabilidad en entornos hostiles y la vida útil del diesel
La plataforma de perforación utiliza una fuente de aire limpio del compresor de aire y desconecta la forma natural de inhalación del diesel.
La válvula de aceleración unidireccional puede ajustar y estabilizar el flujo de aire de diesel.
El secador de aire puede eliminar el agua de la fuente de aire del compresor de aire eficientemente.
7, confiable cuatro ruedas y un cinturón
el cinturón de arrastre integrado se instala convenientemente con un rendimiento fiable.
La rueda de la cadena de cuidado, el resorte del tensor y el cilindro de turgor pueden garantizar un grado de tensor adecuado de la correa de rastreo.

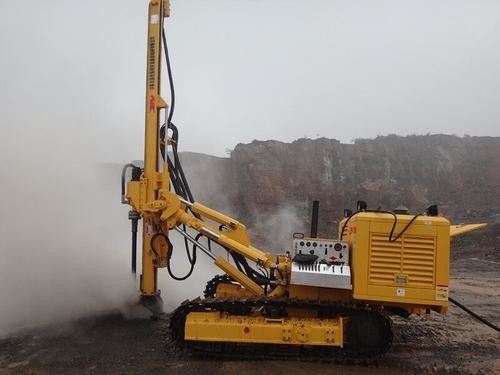

Aplicación de la ZTC153 equipo de perforación de arrastramiento:
Parámetros técnicos del equipo de perforación ZTC153:
| Diámetro de perforación | φ90 -φ150 mm | Profundidad de perforación | 30 metros | |
| Dureza de las rocas | f=6~ 20 años | Velocidad de viaje | 2.5 km/h | |
| Capacidad para escalar | 30¿ Qué pasa? | Sistema eléctrico | 24 V | |
| Tipo de potencia | Motor diesel y motor eléctrico | Capacidad del depósito de diesel | 70(- ¿ Qué?) | |
| Capacidad del depósito de aceite | 155(- ¿ Qué?) | Peso total de la máquina | 5.8t | |
| Dimensión del transporte (longitud)×ancho×altura) | 6500×2210×Las demás: | |||
| Sistema de transmisión | Modelo de motor diesel | El número de unidades de producción será el siguiente: | ||
| Potencia nominal de salida del motor diesel/Velocidad | El valor de las emisiones de CO2 de los motores de combustión renovable es el siguiente: | |||
| Modelo de motor eléctrico | Se aplicará el método siguiente: | |||
| Potencia del motor del motor eléctrico/velocidad de rotación | La velocidad de rodaje de los motores de las categorías M1 y M2 será de: | |||
|
Cabeza de potencia (Duplo motor) |
(14MPa)Torque de salida | 3200N· el- ¿ Qué? | ||
| velocidad de rotación de salida | 60 rpm,90 rpm,Las demás partidas,200 rpm | |||
| Proyector | método de alimentación | cilindro de aceite a la cadena | ||
| longitud de propulsión una vez | 3 milímetros | |||
| Compensación de la longitud de propulsión | Las demás: | |||
| fuerza de propulsión | - 15 kN | |||
| Fuerza de elevación | - 20 kN | |||
| velocidad de propulsión | 0.8m/s | |||
| Velocidad de propulsión rápida | 1.5 m/s | |||
| Velocidad de elevación | 0.8m/s | |||
| Velocidad de elevación rápida | 1.5 m/s | |||
| Sistema hidráulico | Presión máxima en el sistema hidráulico | 17.5MPa | ||
| Presión de trabajo de la perforación | 17.5MPa | |||
| Presión máxima de propulsión | 16MPa | |||
| Presión máxima de elevación | 17.5MPa | |||
| Presión máxima de la cabeza de potencia hacia adelante | 14MPa | |||
| Presión máxima de la cabeza de potencia inversa | 17.5MPa | |||
| Presión máxima de funcionamiento del cilindro de posicionamiento | 17.5MPa | |||
| Ángulo de la plataforma de perforación | Agujero horizontal más alto | 3.8- ¿ Qué? | ||
| Agujero horizontal más bajo | 0.30m | |||
| Ángulo de oscilación del brazo del taladro | A la izquierda 31°,La derecha 32¿ Qué pasa? | |||
| Ángulo de lanzamiento del brazo de perforación |
horizontal hacia abajo 23°, horizontal hacia arriba 55¿ Qué pasa? |
|||
| Ángulo de lanzamiento del marco |
horizontal hacia abajo 100°, horizontal hacia arriba 13¿ Qué pasa? |
|||
| Ángulo de oscilación del marco |
centro a la izquierda 90¿ Qué pasa? centro a la derecha 90¿ Qué pasa? |
|||
Parámetros técnicos del compresor de aire ajustados de la plataforma de perforación de la ZTC153T:
| Modelo | 18 a 17 años |
| El desplazamiento de gas (m3/min) | 18 |
| Presión de desplazamiento del gas ((bar) | 17 |
| Contenido en el contenedor de gas (L) | 189 |
| Contenido de aceite lubricante (L) | 105 |
| Fabricante de motores diesel | Comisiones |
| Modelo | Se aplicarán los siguientes requisitos: |
| Cuota del cilindro | 6 |
| Potencia nominal (kw) | 194 |
| Velocidad de rotación nominal (rpm) | 1400 |
| Contenido de aceite diésel (L) | 24 |
| Contenido de líquido de enfriamiento (L) | 60 |
| Batería | Se trata de una serie de medidas que se aplican a las empresas que se encuentran en el ámbito de aplicación de la presente Directiva. |
| Contenido del depósito de combustible ((L) | 380 |
| Dimensión (mm) | 49808*1980*2320 |
| Peso (kg) | 4500 |
| Tamaño de la válvula de ventilación | 1-G2?? 1-G1?? |
| Modelo | 18 a 17 años |
| El desplazamiento de gas (m3/min) | 18 |
| Presión de desplazamiento del gas ((bar) | 17 |
| Contenido en el contenedor de gas (L) | 189 |
| Contenido de aceite lubricante (L) | 105 |
| Fabricante de motores diesel | Comisiones |
| Modelo | Se aplicarán los siguientes requisitos: |
| Cuota del cilindro | 6 |
| Potencia nominal (kw) | 194 |
| Velocidad de rotación nominal (rpm) | 1400 |
| Contenido de aceite diésel (L) | 24 |
| Contenido de líquido de enfriamiento (L) | 60 |
| Batería | Se trata de una serie de medidas que se aplican a las empresas que se encuentran en el ámbito de aplicación de la presente Directiva. |
| Contenido del depósito de combustible ((L) | 380 |
| Dimensión (mm) | 49808*1980*2320 |
| Peso (kg) | 4500 |
| Tamaño de la válvula de ventilación |
1-G2?? 1-G1?? |
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
