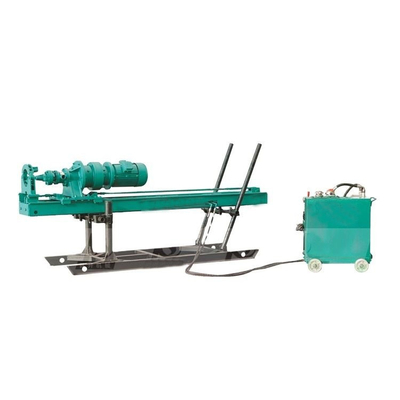

380V montó la perforación Rig Machine
,perforación Rig Machine de la profundidad del 100m
,Plataforma de perforación del ancla de la ingeniería de la roca del suelo
-
Tipo del poderEléctrico
-
voltaje380V
-
Peso1400 KILOGRAMOS
-
Diámetro de perforación200m m, 110m m, 230m m
-
Profundidad de perforaciónMax.100m
-
Dimensión (l*w*h)6500mm*2210mm*2700m m
-
Dimensión (L*W*H)3100x1000x1500m m
-
Método del taladroDTH y/o taladro del taladro
-
Colorverde
-
Lugar de origenCHINA
-
Nombre de la marcaZT
-
CertificaciónCE ISO
-
Número de modeloZTMG70
-
Cantidad de orden mínima1pc
-
PrecioUSD15000-22000/PC
-
Detalles de empaquetadocaso de madera
-
Tiempo de entrega7-15 días del trabajo
Máquina de perforación montada de 380 V

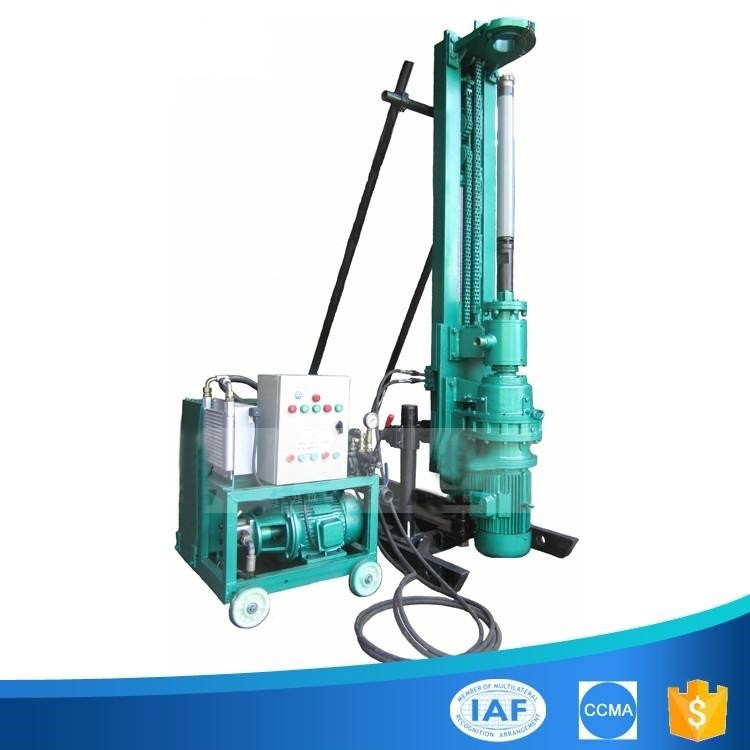

Descripción de la plataforma de perforación ZTMC40/70
1, simple dispositivo de arriba y abajo
El sencillo dispositivo para subir y bajar puede ajustar fácilmente la altura horizontal del orificio del cable de anclaje.
La placa de nylon resistente al desgaste puede evitar que la pista de guía se desgaste cuando se opera la cabeza de potencia.
2, cabeza de alimentación fiable
El motor eléctrico y el reductor de engranajes cicloidales forman la cabeza de potencia.
El paquete de aire es la entrada de la fuente de aire del impactador, mientras tanto puede reducir el impacto de la cabeza de potencia de la varilla de perforación.
3, un dispositivo de propulsión fiable
Este dispositivo adopta propulsión hidrocilíndrica y de cadena con estructura compacta, gran fuerza de elevación y buena estabilidad.
4, sistema de control centralizado
El funcionamiento eléctrico y el trabajo de perforación de roca son ambos controlados de forma centralizada.
La válvula de aceleración unidireccional puede ajustar la velocidad de alimentación en cualquier momento.
La rueda manual de la válvula reductora de propulsión puede ajustar la fuerza de propulsión según las diferentes situaciones de trabajo.
5. conveniente mecanismo de ajuste hacia arriba y hacia abajo
El hidrocilindro hacia arriba y hacia abajo puede ajustar el ángulo del carril de guía rápidamente para satisfacer los requisitos de perforación desde diferentes ángulos.
El hidrocilindro de compensación puede garantizar que el carril de guía se mantenga en posición vertical en el suelo cuando se realice la perforación vertical.
6. cabeza de potencia fuerte
7.componentes de potencia
Un motor eléctrico asíncrono de 3 fases y una bomba de aceite de doble engranaje proporcionan energía para la plataforma de perforación.
8. banco de control centralizado
El banco de control lejos de la plataforma de perforación puede proteger la seguridad del operador.
El palo de metal de control centralizado hace el control de la plataforma de perforación fácil y conveniente.
El sistema hidráulico avanzado puede hacer que la plataforma de perforación gire y se alimente rápidamente.
9. un dispositivo de propulsión fiable
Adopta el patrón de alimentación del hidrocilindro con estructura compacta, gran fuerza de elevación y buena estabilidad
10. estación hidráulica compacta
Esta estación hidráulica proporciona medios de transmisión para el sistema hidráulico.
El radiador puede reducir la temperatura del aceite de manera eficiente para evitar que el aceite hidráulico cambie a baja viscosidad o se destruya debido a la muy alta temperatura del aceite.
La caja de control eléctrico puede proteger el motor eléctrico para operar de forma segura.
Parámetros técnicos de la plataforma de perforación ZTMG40/70
| modelo | El número de unidades de producción |
| Profundidad de perforación | 35 a 100 metros |
| Diámetro del agujero | 110 ~ 230 mm |
| diámetro de la varilla de perforación | Se aplicará el método de ensayo de la prueba de la velocidad. |
| Ángulo de inmersión del orificio | 0 a 90° |
| velocidad de rotación de la cabeza de potencia | 0 ~ 50 rpm |
| torque de la cabeza de potencia | Las demás: |
| movimiento de la propulsión | Las demás: |
| Trazo del mástil | 500 mm |
| fuerza de elevación máxima | 30KN |
| fuerza de propulsión máxima | 25KN |
| potencia del motor eléctrico | 22 kW |
| peso | Cuota de producción |
| Dimensión general | Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| modelo | El número de unidades |
| Profundidad de perforación | 10 a 60 m |
| Diámetro del agujero | 90 ~ 180 mm |
| diámetro de la varilla de perforación | F76 x 1500 mm |
| Ángulo de inmersión del orificio | 0 a 90° |
| torque de la cabeza de potencia | 2400 N·m |
| fuerza de elevación máxima | 25KN |
| fuerza de propulsión máxima | 0 ~ 20KN |
| potencia del motor eléctrico para la cabeza de potencia | 5.5kw o 7.5kw |
| potencia del motor eléctrico para el sistema hidráulico | 4 kW |
| peso | 500 kg de peso |
| peso máximo del componente | 150 kg de peso |
| Dimensión general | El tamaño de la caja es igual o superior a: |
